受“树根”启发，发了一篇顶刊！

微针给药凭借微创、低痛感等优势，成为经皮与黏膜局部给药具有前景的技术路线。但柔性微针贴片一直面临一个难以调和的核心矛盾：刚性微针需要足够力学强度完成组织穿刺，柔性基底需要高延展性适配曲面、动态运动的生物组织，两者模量差异巨大。传统依靠化学粘接的复合方式，在外力形变、摩擦扰动下极易发生界面脱层、针体脱落，严重限制微针贴片在口腔黏膜这类潮湿、高动态生理场景下的实际应用。

近期，韩国成均馆大学联合三星医疗中心的研究团队，借鉴橡树主根与土壤相互咬合锚固的自然机理，开发出根系启发微针阵列贴片R‑MAP。该方案采用摩方精密面投影微立体光刻（PμSL ）技术（nanoArch^® S130，精度：2μm）打印带有交叉晶格底座的微针模具，再向模具内灌注PDMS预聚体，让弹性材料充分浸润晶格内部孔隙后热固化成型。不需要任何胶黏剂，依靠几何晶格实现刚性微针阵列与柔性基底的机械互锁，从物理根源解决刚‑软异质界面脱层难题。该研究以“Root-Inspired Microneedle Patch With Interlocked Rigid-Soft Architecture for High Tissue-Adaptiveness"为题，发表在国际期刊《Advanced Science》上。

团队设计了4种不同支撑底座结构开展对比验证：无支撑平面结构、长方体垂直支撑结构、仿树根凸起曲面支撑结构、交叉晶格互锁结构。剥离测试结果显示，交叉晶格互锁构型的界面结合强度达到3.65±0.09 N·cm⁻¹，相比其余非互锁设计提升约3倍以上，充分证明晶格几何互锁对于提升刚‑软界面结合强度起到决定性作用。

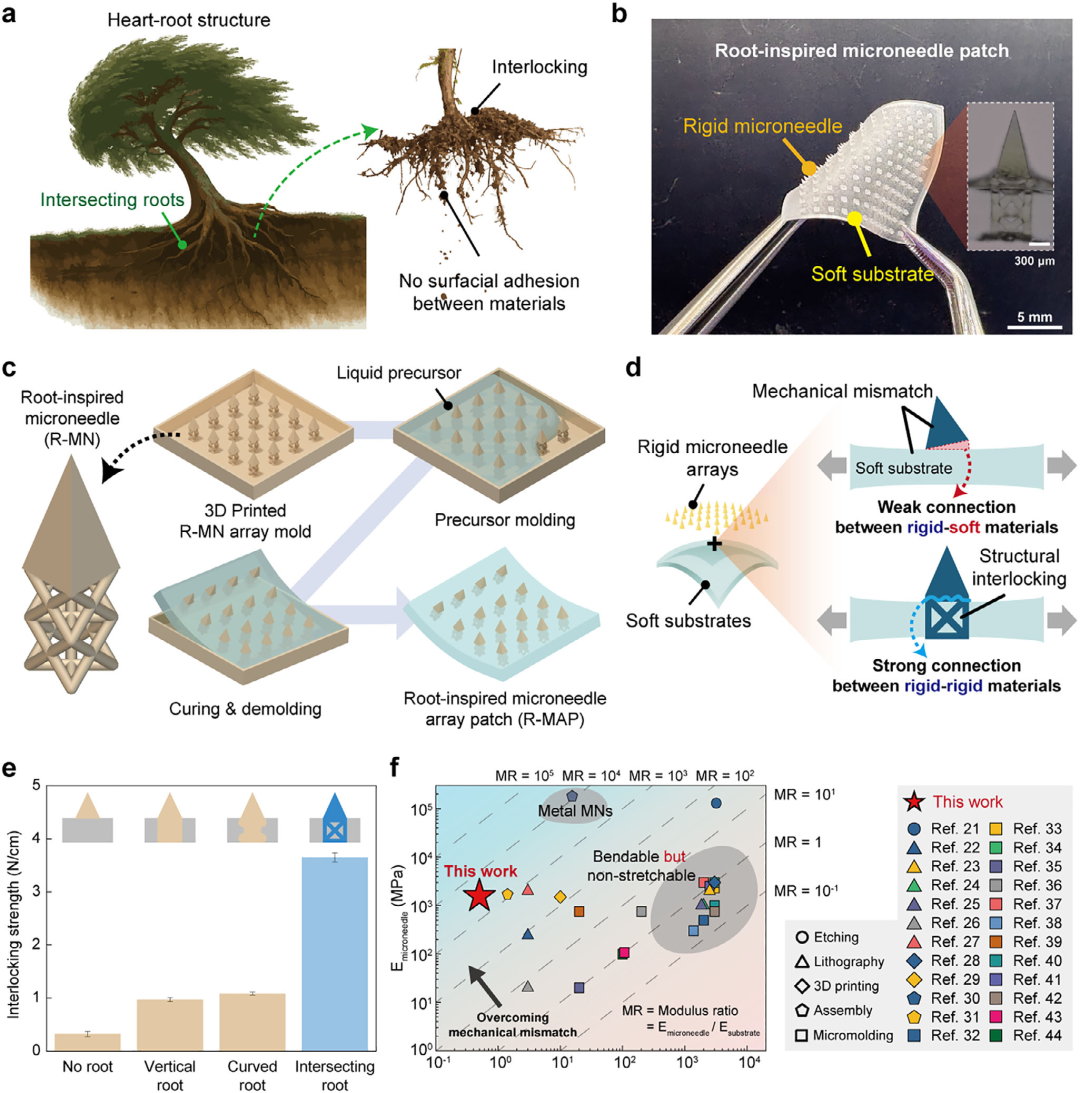

图1. (a)两种存在力学失配的材料之间，主根‑土壤互锁效应。(b)R‑MAP实物照片，插图为根系启发微针的显微图像。(c)R‑MAP的设计与制备流程示意图。(d)依靠两种力学失配材料界面粘接制备的柔性贴片的局限性；R‑MAP通过结构互锁克服力学失配的作用机理。(e)多种仿生支撑结构的互锁强度对比（n=3）。(f)基于模量失配比的各类柔性微针系统对比。

为了得到结构参数，研究团队围绕支柱‑晶胞比（SCR）、间距比（SR）两大核心晶格参数开展系统优化。SCR过低时晶格支柱过细，受力容易发生断裂；SCR过高，晶格孔隙狭小，PDMS无法充分浸润填充，会造成锚定失效。实验与有限元仿真结果表明，SCR在0.24‑0.32区间，晶格与PDMS可以实现载荷均衡分配，兼顾互锁强度与结构韧性；而间距比SR则需要在微针排布密度和基底拉伸顺应性之间做权衡，最终选定SR=1.5作为设计方案。

经过参数优化后的R‑MAP具备出色综合力学性能：可承受最高75%拉伸应变，经历100次50%应变循环拉伸，结构不会发生破损；同时依托摩方精密微纳3D打印的跨尺度制造能力，晶格单元尺寸可以低至70 μm，贴片总厚度可以做到100 μm以内，超薄形态能够紧密贴合口腔黏膜这类高度弯曲的解剖表面，而厚度200 μm的贴片则无法实现良好曲面共形接触。

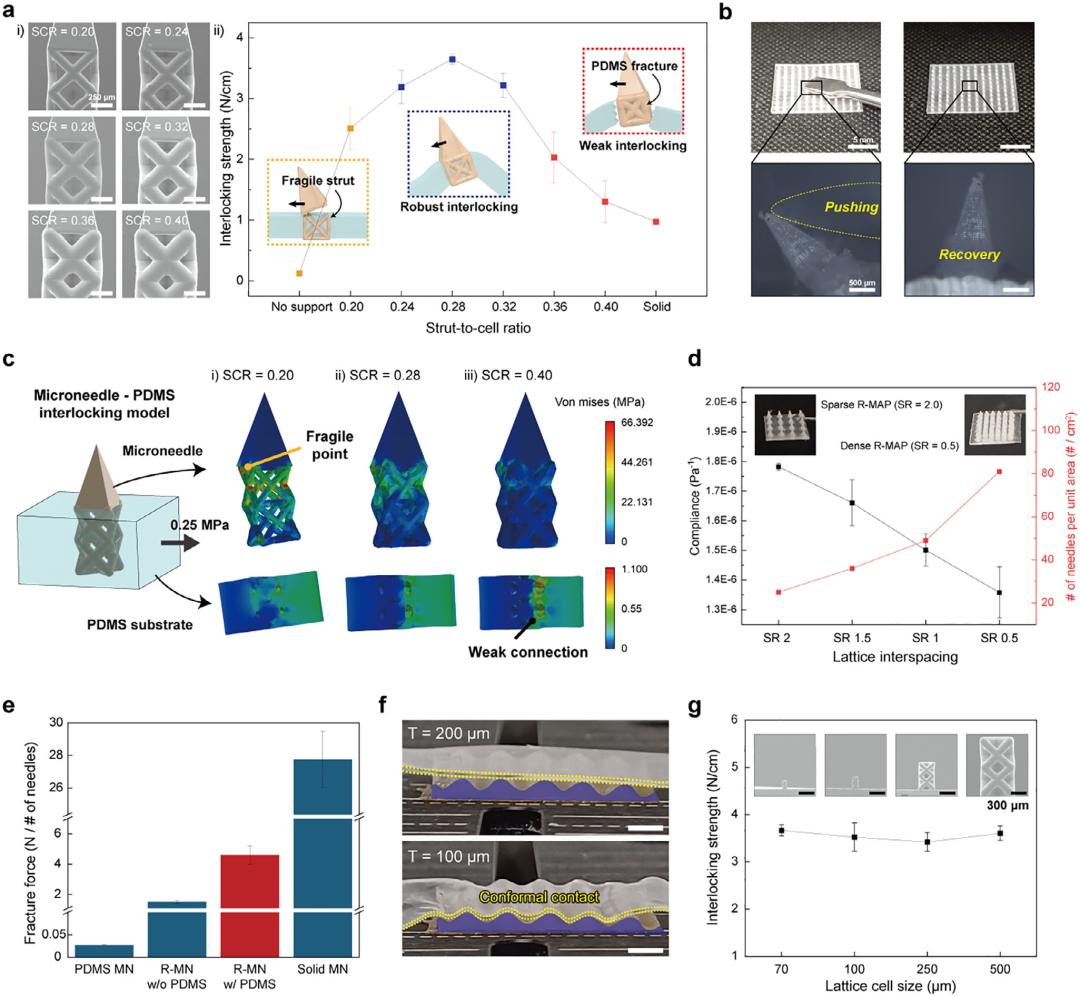

图2. (a)(i)不同支柱‑晶胞比（SCR）下根系启发微针的扫描电镜图像（比例尺 500 μm）。(a)(ii)不同支柱‑晶胞比（SCR）下根系启发微针的互锁强度。(b)镊子施加外力时R‑MAP的光学照片，以及受压状态下单颗微针的光学显微图像。(c)剪切载荷作用下，不同支柱‑晶胞比（SCR）条件，微针‑PDMS基底结合结构的有限元冯・米塞斯应力分布。(d)改变间距比（SR），R‑MAP力学顺应性的权衡关系。(e)不同类型微针的单针断裂力。(f)可拉伸基底在动态曲面上的贴合接触光学图像（比例尺 500 μm）。(g)薄、厚基底样品的剥离粘附强度曲线（n=3）。

为适配口腔唾液浸润的潮湿环境，研究人员在贴片表面进一步引入黏膜黏附水凝胶层ML。该水凝胶可以吸水置换组织界面的水分，依靠氢键、静电作用建立稳定湿态粘附；并且随着持续吸水溶胀，粘附强度会随时间可控衰减，实现无创伤自动脱落，避免摘除过程损伤黏膜组织。体外摩擦模拟实验表明，完整R‑MAP‑ML样品可承受300次往复摩擦仍保持附着，远优于普通PDMS贴片和未修饰R‑MAP。

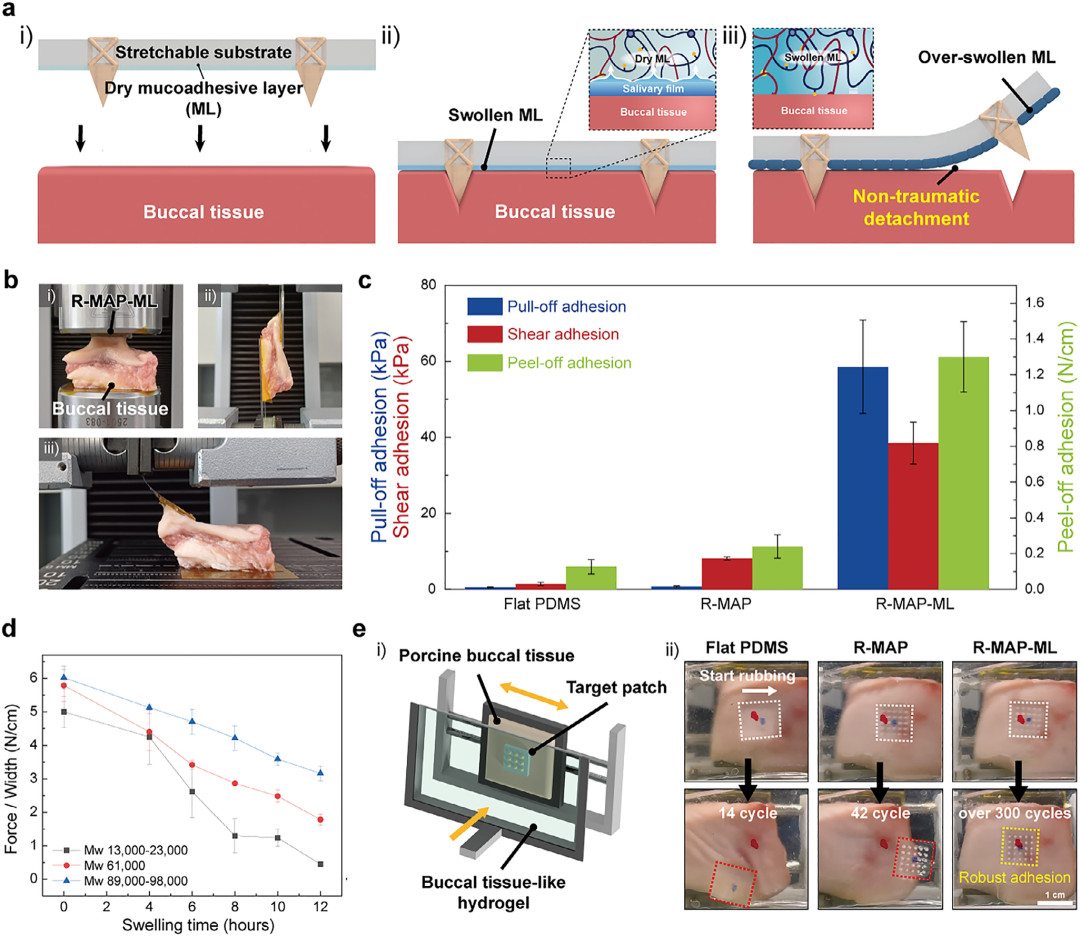

图3. (a)黏膜粘附层的粘附过程示意图。(b)R‑MAP‑ML在拉脱、剪切、剥离三个方向的粘附性能。(c)黏膜粘附层粘附强度随溶胀时间变化曲线。 (d)不同分子量PVA制备的黏膜粘附层，剥离粘附力随溶胀时间变化。 (e)(i)单轴线性摩擦驱动装置示意图。(e)(ii)离体摩擦测试光学图像。

在小猪活体模型中，研究选取颊黏膜、舌头、口腔前庭、附着龈、硬腭5处口腔组织开展体内评估。在唾液充足、持续摩擦的真实口腔生理环境下，R‑MAP‑ML在颊黏膜、舌头这类高活动软组织能够稳定驻留5小时以上，24小时内贴片自发脱落。组织学与免疫荧光检测证实，贴片应用后上皮结构完整，炎症相关标志物没有显著升高，不会造成黏膜损伤，拥有优异的生物相容性；模型药物透黏膜释放实验，也验证了该贴片具备时间可控的药物递送能力。

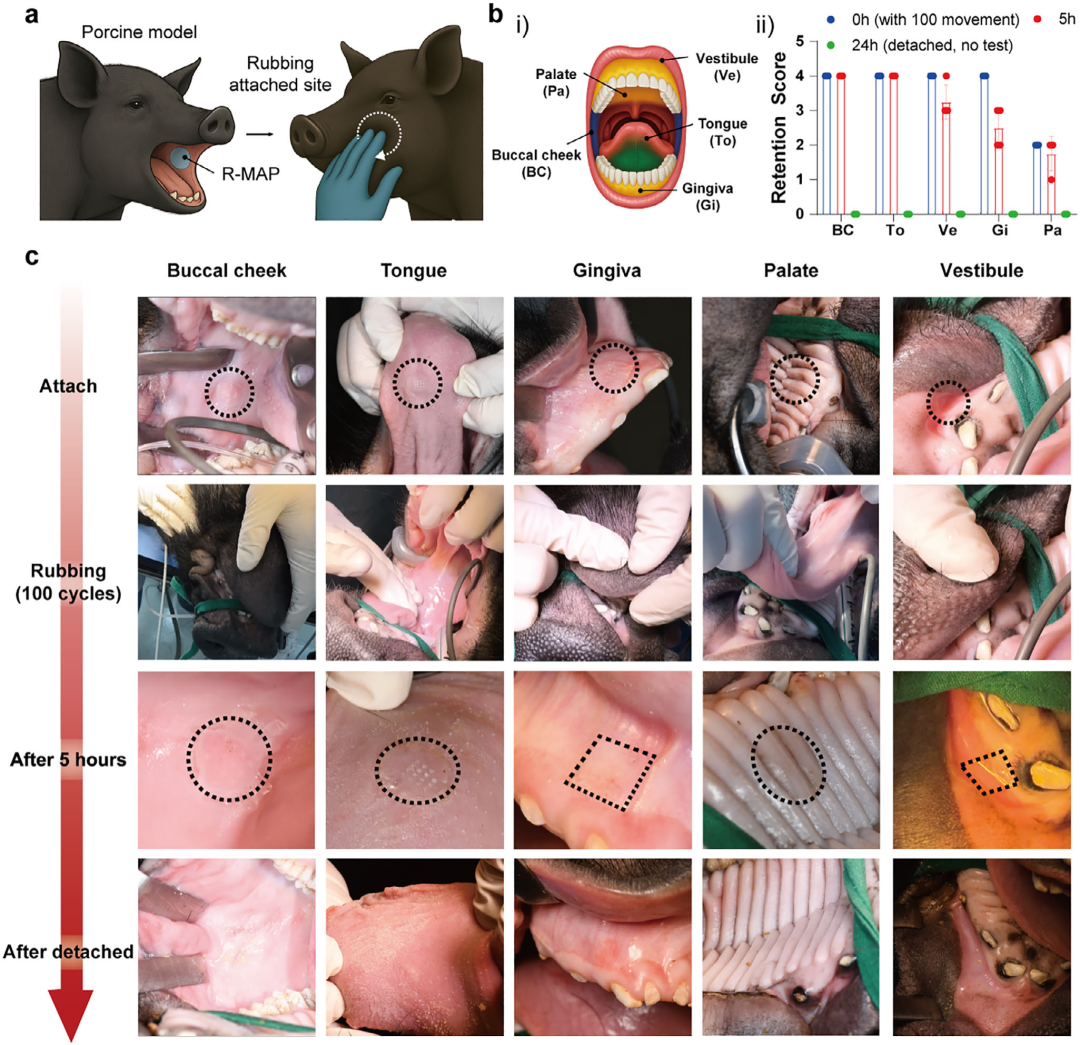

图4. (a)利用实验小型猪开展体内评估的流程示意图。(b)(i)目标口腔组织解剖示意图。(b)(ii)贴片留存效果评分（n=4）。(c)体内粘附实验中，各个贴附位点在不同时间点R‑MAP附着状态的代表性实拍图像。

总结：这项研究设计了一种含点阵晶格基底的刚性微针阵列，通过与柔性PDMS基底进行机械互锁，无需化学粘接即可实现刚-柔界面的高强度结合。无需复杂多层复合与表面化学改性，同时实现微针穿刺强度、基底可拉伸形变、湿态组织粘附、安全可控脱落多重性能，为口腔黏膜给药提供全新器件范式。
